?？谛D(zhuǎn)門控制系統中的PLC和變頻器

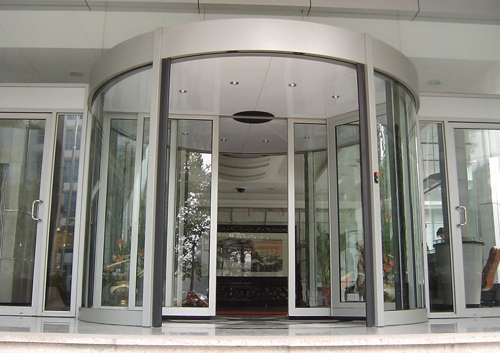

   ?？谛D(zhuǎn)門隨著社會的進步，旋轉門也越來越多的接近人們的生活，在寫字樓、金融大廈、商務酒店，一般都會有一臺或幾臺旋轉門。但是普及的旋轉門為了適應多元化的社會及群體，對旋轉門的控制系統也越來越高。例如，當無人接近時，旋轉門就不能再去旋轉;當進出旋轉門的人比較多時，旋轉門可以自動加速;人比較少的時候，旋轉門可以自動降低速度;當殘障人士通過時，旋轉門又可以放緩到殘障人士通過。多重難題困擾著開發者們。要求旋轉門控制系統更加自動化和智能化。這里詳細介紹一下PLC和變頻器的控制方法。

　　1、?？谛D(zhuǎn)門PLC 可編程控制器 學過單片機的這里應該對這個不陌生。這個PLC雖然小但是起到的作用可是決定性的，很像旋轉門的大腦?？梢园褋?lái)自旋轉門現場檢測的信號、變頻器的狀態信號以及樓宇自動監控系統的指令，經過采集、處理之后，完成對變頻器的頻率控制和對樓宇自動監控系統的信息反饋。

　　2、海口旋轉門變頻器由于人流量不一，或者行人物品阻礙旋轉門的正常運行也是時有發生的事情。所以旋轉門此時負載很大，所以選用FVR015E7S-7EX變頻器。此種變頻器可以快速響應電流限制功能，當負載波動過大的時候，變頻器不跳閘，可以自動減速。當恢復正常運轉的時候，變頻器可以迅速升到預定值。此變頻器在保護了電機的正常運轉起到了決定性的作用。

　　VHDL的自動旋轉門控制的實現方式 隨著電子技術的發展，應用系統向著小型化、快遞化、大容量、重量輕的方向發展，EDA技術的應用引起電子產品及系統開發的革命性變革。VHDL語言作為可編程邏輯器件的標準語言描述能力強，覆蓋面廣，抽象能力強，在實際應用中越來越廣泛。設計者的原始描述是非常簡練的硬件描述，經過EDA工具綜合處理，最終生成付諸生產的電路描述或版圖參數描述的工藝文件。整個過程通過EDA工具自動完成，大大減輕了設計人員的工作強度，提高了設計質量，減少了出錯了的機會。

  下面我們就自動旋轉門的電子電路設計方法與基于VHDL語言的EDA技術設計的方法的比較來說明EDA技術設計的優點及VHDL語言的自動門控制實現過程。

　　第一 總體設計和主要功能 自動旋轉門控制的總體設計中應該完成如下幾個功能：當傳感器接收到有人的信息時，自動執行開門的動作。在持續有人時，門開到最大后停止，在開門的過程中，傳感器接收到無人的信息時，自動執行關門的動作。在關門的過程中，傳感器接收到有人的信息時，自動執行開門的動作。無人的時候，門關到最小后停止。

　　第二 硬件設計 自動旋轉門的硬件設計中主要有以下三部分：

　　2.1信息的采集。信息的采集部分在本設計中應用能夠感應人體發出的紅外線能量的熱釋電傳感器，由于其感應人體紅外線產生的電壓信號很微弱，因此需要進行電壓放大及比較。

　　信息處理的電路由驅動及延時組成，主要由555定器設計的單穩態觸發電路和延時電路，其設計電路頗為復雜，而且調試過程也不容易，可采用集成紅外探測電路TWH9512和傳感器SD02或者YB-2B人體活動檢測模塊代替。

　　2.2控制電路?？刂齐娐返脑O(shè)計主要分為傳統電子電路的設計和FPGA(可編程邏輯門電路)的設計。 基于VHDL語言的FPGA的設計及控制功能主要由軟件編程實現。

　　2.3執行電路。執行電路主要由控制電路輸出的信號控制繼電器，控制電機，完成開、關門的動作。

　　第三 結論 由以上設計可以發現用FPGA進行數字系統的設計靈活方便，開發周期短，應用MAXPLUSⅡ開發平臺的仿真功能容易發現設計中出現的問題，以便及時處理。由于應用FPGA可以實現復雜電路的控制，本文只是應用簡單的控制設計的一個具體實現過程。
